Cuando tenemos que instalar un equipamiento de sonido en algún evento, se utilizan muchos tipos de cableados, a continuación daré detalle de alguno de ellos:
1.- Extensiones de corriente, Los cuales deben ser vulcanizados y tener un ingreso a tierra. Estos cables se utilizan mucho para dar energía a todo el sistema de sonido y por tanto es de suma importancia tener diferentes longitudes de cable. Normalmente se utilizan cables con AWG 10 o AWG 12.
IMPORTANTE: Tomar en cuenta la distancia donde se tomará la corriente eléctríca y dónde estará posicionado el control, con la finalidad de llevar la medida de extensión de corriente adecuada.
 |
| Extensión de corriente vulcanizada |
2.- Cable XLR, estos son los cables más usados en sonido, donde un extremo tiene un XLR male (Canon Macho) y en el otro un XLR female (Canon hembra), estos cables son muy utilizados en los micrófonos, amplificadores de poder y entre otros. Los cables XLR son cables balanceados por lo que te permiten muchos metros de cable sin perder la señal.
 |
1 XLR male - 1 XLR female
|
3.- Cable Plug 1/4, también cable plug de 6,3mm, el cual es utilizado para los guitarristas, bajistas, tecladistas, también se utilizan para los receptores de micrófonos inalámbricos y para otros dispositivos. Los Plug son cables no balanceados (No se recomiendan largas distancias) y pueden existir de 2 tipos: TS o TRS
 |
1 TRS 1/4 - 1TRS 1/4
|
 |

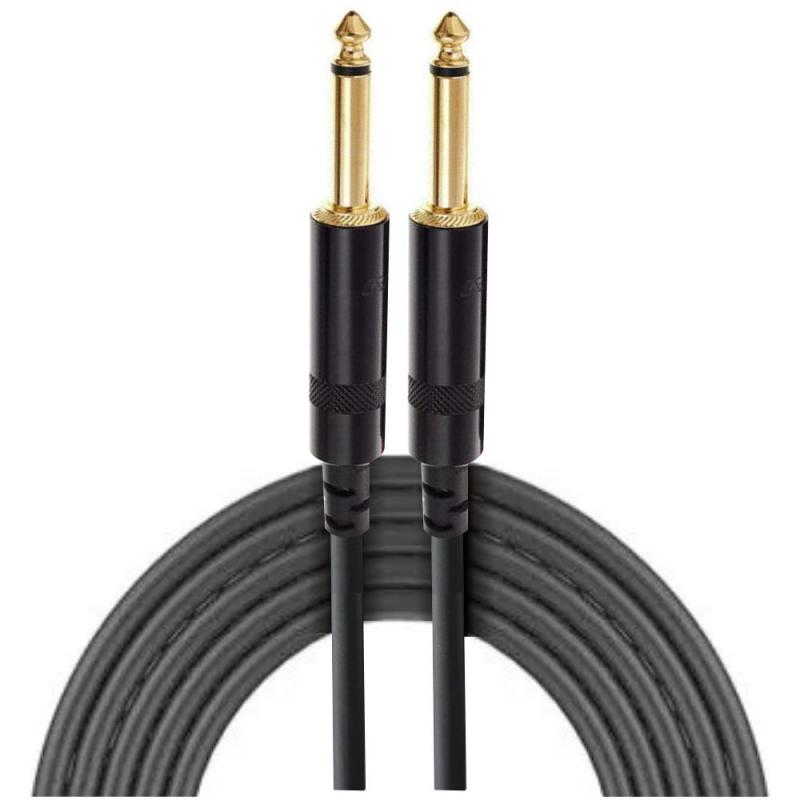

1 TS 1/4 - 1 TS 1/4
|
4.- Cable de audio, Son los cables que toman señal de un dispositivo para un ingreso a la consola, entre los dispositivos que se utilizan con frecuencia son: Consola de Dj, Laptops, celulares, tablets, reproductores DVD o MP3 y entre otros. Son varios los cables de audio que se utilizan ya que dependen de los conectores que tengan el dispositivo o consola de Dj. Aquí muestro alguno de ellos:
 |
1 TRS de 1/8 - 2 TS de 1/4
|
 |
1 TRS 1/8 - 2 RCA
|
 |
| 2 RCA - 2 TS 1/4 |
 |
2 TS 1/4 - 2 XLR Male
|
5.- Cables Spekon, Son cables usados para parlantes pasivos ya que necesitan de un amplificador de poder externo. Este cable es el nexo entre el parlante pasivo y amplificador de poder.
 |
Cable Speakon
|
6.- Cable poder, Es un cable muy utilizado para suministrar de energía eléctrica al dispositivo o aparato que se usará. Este cable va dirigido a la toma de corriente. Entonces es el nexo entre el dispositivo o aparato y toma corriente.
 |
Cable poder
|
7.- Cable de Interface, utilizado para conectar de una consola que tiene el ingreso USB tipo B o un interface hacia una laptop con ingreso USB tipo A. Con este cable se envía señal desde la laptop hacia el interface o viceversa. Este cable es importante porque nos permite realizar las grabaciones de audio con un programa de grabación (Ejm: Pro tools).
 |
Cable Interface (USB tipo A - USB tipo B)
|
8.- Cables específicos, estos cables son utilizados en algunas ocasiones, incluso hay cables tan específicos que se necesitan hacer, por el cual no son muy comunes pero llegan a ser bastante útiles para determinadas funciones. A continuación les presento algunos de estos cables:
